摘 要: 喷雾机是通过喷头将液体雾化喷出的一种机械，多用于农植业，但是现有的喷杆喷雾机的喷杆安装较为固定，不便于调节，不能够适应于不同高度的喷洒作业，从一定程度上限制了喷杆喷雾机的使用范围，并且，摇杆的长度固定，比较有障碍性，而且，摇杆的安装死板，不便于收纳，另外，喷雾多是水平方向上进行的，无法适用于不同角度的喷洒，较为麻烦。
关键词: 喷雾机; 多角度喷杆
一、发明内容
本实用新型的目的在于提供一种多角度喷杆喷雾机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案:一种多角度喷杆喷雾机，包括水箱，所述水箱的内部固定安装有电池，且电池的上方固定安装有水泵，所述水箱的一侧固定安装有定位环，且水箱的上端外表面开设有进水口，所述水箱的前端外表面开设有滑槽，且滑槽的前端设置有固定块，所述水箱的前端靠近滑槽的位置设置有喷杆，且喷杆的上端外表面活动安装有喷头，相邻两个所述喷头及水箱与其中一个所述喷头之间均固定安装有水管，所述滑槽的内部设置有齿条，两个所述齿条之间啮合有第一前齿轮与第二前齿轮，且第一前齿轮与第二前齿轮的圆心处于一条水平线上，所述水箱的后端设置有摇杆，一个所述固定块与喷杆之间活动安装有转杆，且喷杆远离转杆的一端固定安装有绳索，所述绳索的另一端固定安装有圆环，另一个所述固定块的前端外表面焊接有垫块，两个所述固定块分别与两个所述齿条的下端焊接。
通过采用上述技术方案，使本装置在使用过程中能够方便使用者根据喷洒农作物的高度进行喷杆高度的调整，同时，齿条向上移动的设计，相对于向下移动来说，更加安全，防止使用者在背负喷雾机移动过程中被硬质的齿条误伤后腿，并且，能够加长摇杆的长度，方便使用者使用，独立的摇杆的设置便于使用者收纳摇杆，另外，能够方便使用者多角度喷雾。
优选的，所述第二前齿轮远离第一前齿轮的一侧固定安装有第一后齿轮，且第二前齿轮的后端外表面固定安装有第二后齿轮，所述第一后齿轮与第二后齿轮之间设置有齿轮带。
通过采用上述技术方案，当转动第一后齿轮时，齿轮带能够带动第二后齿轮转动。
优选的，所述水箱的后端外表面靠近摇杆的位置开设有插孔，且摇杆的前端外表面固定安装有插座，所述第一后齿轮的后端外表面开设有插槽，插槽与插座的横截面形状均为正三角形。
通过采用上述技术方案，插槽与插座的截面形状的限制确保摇杆转动时能够带动第一后齿轮转动。
优选的，所述摇杆的后端活动安装有内杆，且内杆的后端外表面固定安装有胶套。
通过采用上述技术方案，胶套能够将内杆固定在摇杆中，防止内杆自然滑出对使用者造成干扰。
优选的，所述水箱的内部靠近滑槽上方的位置开设有通孔，所述第二前齿轮与第二后齿轮之间固定安装有连接块。
通过采用上述技术方案，通孔的设置能够确保齿条仅能在喷杆的上方移动。
优选的，所述定位环的数量为三个，且其分别位于两个所述滑槽的上方与水箱的一侧，所述喷杆与水平面之间的夹角范围为-60°至 60°。
通过采用上述技术方案，定位环的数量与位置的限制能够确保绳索不会对固定块的移动造成干扰。
综上所述，本实用新型具有以下有益效果:
(1)通过在滑槽的内部设置齿条，两个齿条之间啮合第一前齿轮与第二前齿轮，在使用时将摇杆的一端插入第一后齿轮中，逆时针转动摇杆使第一后齿轮逆时针转动，在齿轮带的内啮合作用下，带动第二后齿轮同向转动，同时，与第二后齿轮固定连接第二前齿轮同向转动，与第二前齿轮外啮合的第一前齿轮则与第二前齿轮反向转动，即沿顺时针方向转动，在啮合线处第二前齿轮与第一前齿轮的运动方向均是向下，而分别与第二前齿轮及第一前齿轮外啮合的齿条在竖直方向上则做着相反的向上运动，带动喷杆向上移动，从而达到适应不同高度喷洒的目的，方便使用者根据喷洒农作物的高度进行喷杆高度的调整，并且，齿条向上移动的设计，相对于向下移动来说，更加安全，防止使用者在背负喷雾机移动过程中被硬质的齿条误伤后腿;
(2)通过在摇杆的后端活动安装内杆，在使用时通过将内杆抽出来加长摇杆的长度，方便使用者使用，胶套能够将内杆固定在摇杆中，防止内杆在不用时自然滑出对使用者造成干扰，独立的摇杆的设置便于使用者收纳摇杆，相对于摇杆与水箱一体的设计，不用时摇杆不会成为障碍;
(3)通过在喷杆远离转杆的一端固定安装绳索，在使用时通过扣住圆环并向下拉动，在定位环的限制下带动喷杆与绳索相连的一端向上抬起，圆环的外直径大于定位环的内直径，圆环不会脱离定位环的限制，始终位于水箱的一侧，喷杆与水平面的角度可升至六十度，方便使用者多角度喷雾，优化使用过程。
二、附图说明

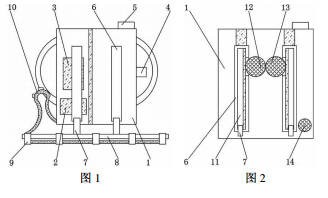

图 1 为本实用新型的整体结构示意图;
图 2 为本实用新型的水箱和滑槽的相配合视图;
图中:1、水箱;2、电池;3、水泵;4、定位环;5、进水口;6、滑槽;7、固定块;8、喷杆;9、喷头;10、水管;11、齿条;12、第一前齿轮;13、第二前齿轮;14、第一后齿轮;
