摘要： 聚乙烯燃气管作为一种新型的材料，具有金属管道所没有的独特优点，在国外已有完全取代金属管的趋势，在我国城市燃气输配管网中，PE 管也得到应用，本文介绍了 PE 管的设计、 敷设、 连接及维护保养方法及由此带来的经济效益和社会效益。
关键词： PE 管;敷设;设计;连接;维护保养
城市燃气管道过去一直采用金属材料 ( 钢、 铸铁) ，聚乙烯管作为一种质轻强度好的耐腐蚀新型材料，在国外已有完全取代金属管的趋势，这是由于 PE 管具有重量轻、 柔性好、 可缠绕、 施工方便、 耐腐蚀，管道内壁光滑压力损失小、 气密性安全可靠、对地基沉降或震动有较强的适应性、化学性能优良、使用寿命长 ( 寿命可达50年以上) 等优点，由于 PE 管具有金属管道所没有的独特优点，在我国城镇燃气输配管网中，PE 管已逐步得到应用，在全国近10个城市中，都先后搞了试验小区，取得了一定经验。
1 PE 管设计
1.1 PE 管只作埋地管道使用，严禁用作架空管道和室内明管。
1.2 聚乙烯燃气管分为 SDR11和 SDR17.6两大系列，SDR11 用于输送人工煤气、 天然气、 液化石油气，SDR17.6仅用于天然气。 SDR=工程外径/公称壁厚
1.3 PE 管输送压力不大于0.4M Pa，强度试验为设计压力的 1.5倍，气密性试验为设计压力的1.15倍。
1.4 PE 管工作温度在-20℃～40℃之间。
1.5 PE 管不得从建筑物和大型构筑物下面穿越。
1.6 PE 管的计算流量应按计算月的小时最大用气量计算。由于 PE 管的摩阻系数较金属管小，所以输送同样压力的燃气， PE 管比金属管管径小，这样就可节约管材。
2 PE 管敷设
PE 管在燃气输配管网中的应用，无论是管材运输堆放、管沟处理，都需十分重视质量标准，要严格按规程、 规范执行。
2.1 沟槽开挖
由于 PE 管重量轻，现场搬运和落管均无需吊装机械设备，连接接口大部分在地面操作，这样可大大减少开挖土方，尤其在接口处降低了劳动强度，如 Dg160和 Dg110的 PE 管管沟尺寸宽度为小于0.5m，钢管管沟宽0.7m，Dg50、 Dg40、 Dg32 的 PE 管管沟宽度小于0.4m，钢管管沟宽0.6m，PE 管刚度不及铸铁管，沟底应平整无坚硬杂物，管基满铺黄沙一层并填实( 原状也行) ，坡度大于3‰，管顶上覆软土后，沿管线敷设铅塑警示带一条，然后用覆土夯实路面。
2.2 敷管
PE 管机械强度较金属管差，已连接好的管道在牵引敷设时应避免与坚硬锋利物碰撞，PE 管可挠性好，可以人工牵引就位于沟内，但下沟后应注意管线是否紧贴管基，不得产生架空现象，管线敷设略带蛇形及时回填以防浮管产生，由于 PE 管是可塑材料，施工现场材料堆放应选择平坦地，露天堆放时间不宜过长，以免造成管材变形。
3 PE 管连接
PE 管属于热塑性材料，只能用热熔，其原理是加热待连接的两个表面以达到熔融温度，然后将两个表面接触通过加压使这两个表面熔接在一起，加压的目的是造成被熔材料的流动，从而达到熔融混合并使交界面消失，即完成热熔连接，热熔连接分为对接热熔、 承插热熔、 电热熔连接，马鞍型热熔，与钢管连接则采用钢塑法兰和活接套式过渡接口，无论采用何种连接方式，必须匹配专用连接机具来控制其焊接质量和加热工艺，这样才能保证其接口强度大于母材强度。
4 经济效益和社会效益
4.1 PE 管材料价格

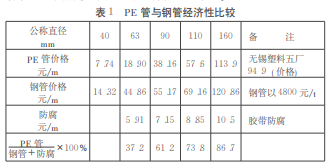

PE 管不仅具有质轻耐蚀，使用寿命长等优点，尤其与金属管相比，具有较为明显的经济性，见表1。
4.2 施工工程费
PE 管与金属管比重为1∶8，以同样的施工条件，用 PE 管代替钢管输送中压、 次高压可大大节约管理工程费用，且 PE 管不需防腐，寿命可达50年以上，在地下水位高，土壤湿度大的地区尤为适用，以深圳市永乐花园为例，表2为同等工程量下采用 PE 管与钢管工程费用比较。
4.3 社会效益
PE 管与钢管相比耐腐蚀、 接口密封可靠、 使用寿命长、 劳动强度低、 提高劳动生产率10%，通过全国几个工程运行，几年来从未发现泄露现象，因此，可以大大减少城市道路和街道的开挖，有利于交通和市容整洁，随着燃气事业和工业技术发展，生产 PE 管要比生产金属管方便，且资源丰富，有发展前景。
5 PE 管维护保养
PE 管敷设后，维护保养一般为20年的周期年限，一旦发现漏气或损坏，可采取补钉法和套管法。
5.1 补钉法
用于损坏面积小的管道修补，修补时用同管径管片，其大小根据洞口大小来决定，采用鞍型热熔机具修补损坏处。
5.2 套管法
用于面积较大的管道，如管道断裂、 开裂情况，施工时将需要修补管道前1m 管段用压扁截流工具阻流管道内两边气流，然后用电熔热套管的管件进行更换，如果更换管道较长，可以直接用对接热熔连接。
6 结束语
PE 管应用于城市输配系统是一项技术更新，经过在广州、深圳、 成都、 上海、 无锡等十多个城市试点，充分证明 PE 管在全国已具备推广应用条件，它不仅可以代替金属管件作新的输气管，亦可用于对旧管道更新改造，随着城市煤气事业的发展，推广 PE 管对节约金属材料和减少投资有重大意义。——论文作者：董丽霞
