摘要: 超音速火焰喷涂涂层是一种高强度、高耐磨性的表面保护涂层，广泛应用于零件表面防护。某民机起落架钛合金零件首次采用超音速火焰喷涂工艺，该零件使用 WC-10Co4Cr 团聚烧结粉末对 TC18 钛合金 90°圆弧表面进行喷涂。文中阐述采用直线叠加的喷涂方式，通过专用的喷涂模拟工装，对各类试片试件进行工艺验证试验，保证在钛合金 90°圆弧面上的任意角度涂层金相组织、硬度、结合强度等各项性能满足设计及使用要求。
关键词: 超音速火焰喷涂; 90°圆弧表面; TC18 钛合金; WC-10Co4Cr
0 引言
TC18 钛合金是一种高强度钛合金，该合金具有较高的强度、良好的韧性、自身质量较小等优越的物理性能[1]。在航空技术快速发展的今天，TC18 钛合金正逐步替代超高强钢，广泛应用于各类飞机起落架结构件的制造。起落架在使用过程中会受到环境的腐蚀和表面磨损，必须做好相关零件的表面防护。超音速火焰喷涂 WC 涂层的生产流程简单，且不会对基体材料造成氢脆等影响，其涂层组织致密，具有结 合 力 强、氧 化 少、硬 度 高、耐 磨 性 好 等 优点[2]。在应对海洋性腐蚀及机械磨损方面起到较好的防护作用，因此该技术被公认为最有可能替代电镀硬铬的工艺[3-4]。

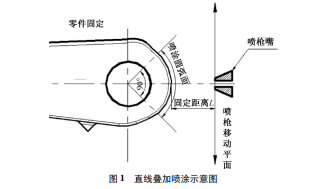

某民机起落架 TC18 钛合金零件表面首次采用超音速火焰喷涂技术。钛合金基体喷涂一般使用 WC- 17Co 粉末，而钛合金表面 WC-10Co4C 涂层性能与 WC- 17Co 涂层相近[5-6]。该零件使用 WC - 10Co4C 粉末进行超音速火焰喷涂，由于零件喷涂圆弧面半径较小，仅为 R90 mm，喷涂夹角为 90°，喷涂表面高差约为 26 mm ( 图 1) ，采用曲线移动喷枪的方法会造成机械手的剧烈摆动，不利于涂层质量控制。文中主要阐述创新使用直线叠加的超音速火焰喷涂方法 ( 采用零件不动，喷枪轨迹设在距圆弧顶点固定距离的直线上，并左右移动) 对零件表面进行喷涂。该方法通过演示可见，机械手剧烈摆动现象消失。然后，使用该方法在专用工装上模拟零件喷涂过程，对不同角度上的涂层性能进行验证，保证 90° 夹角圆弧面上 HVOF 涂层的金相组织、硬度、结合强度等各项性能满足零件要求。
1 试验设计及工艺流程
1. 1 试验设计
1. 1. 1 工装设计
将零件喷涂圆弧面进行细化分割，可以看作由无数小平面组合而成的圆弧面，每个角度均可视为一个平面。为保证喷涂过程中每个角度的涂层质量，按照 1 ∶1 比例尺寸制作喷涂模拟工装。工装表面根据类零件喷涂典型角度，加 工 成 1 个 0° 平 面 ( C 面) ，2 个 22. 5° 平 面 ( B，D 面) ，2 个 45° 平 面( C 面) ，每个平面制作试件固定装置，保证每个角度面上固定的弯曲、结合力、残余应力及结合强度试样的待喷涂表面处于同一水平面上，如 图 2 所示。
1. 1. 2 试验参数
通过打靶试验，初步选定喷涂距离为 380，370， 360 mm。综合考虑喷涂斑点大小、喷枪及机械手抖动等情况，最终选定喷涂距离为 370 mm，如图 3 所示，具体参数如下: 直线移动速度为 1 200 mms，左右移动距离为 5 mm，氧气流量 740 Lmin，氮气流量 4. 5 Lmin，航空煤油流量 18 Lh。喷涂过程中基体温度控制范围为≤150 ℃。
1. 2 工艺流程设计
试验检查准备→试样清洗、测量→试样喷砂→ 检验→试样喷涂→试样检测
1. 3 使用材料
WC- 10Co4Cr: 符合规范 AMS 7882 要求，在 100～120 ℃条件下，烘干 2 h 并混合均匀后使用。氧气: φ( O2 ) >99. 9%，符合 GBT 3863—2008 《工业用氧》高纯氧要求; 氮气: φ( N2 ) > 99. 9%，符合 GBT 8979—2008 《纯 氮》 要 求; 氢 气: φ ( H2 ) > 99. 9%，符合 GBT 7445—1995 《纯氢、高纯氢和超纯氢》要求; 航空煤油: 符合 GB 6537—2018 要求; 吹砂介质: 60# 刚玉砂。
2 设备及试样
2. 1 设备
设备型号: Sulzer metco HVOF。
2. 2 试样
金相、弯曲试样规格为 1. 3 mm×25 mm×76 mm，材料为 TC4 ( M 态) ; 结合强度试样为: 尺寸 25 mm×76 mm，材料为 TC18 ( M 态) ; 残余应力试件为标准的 N 型 Almen 试片 ( SAEJ442) 。
3 工艺试验
喷涂前将弯曲、金相、残余应力及结合强度试件清洗干净后，固定在模拟工装 A～ E 的表面上，试件装夹完毕后按 1. 1. 2 节的工艺参数和 1. 2 节设计的工艺流程进行吹砂和喷涂，并记录喷涂过程数据 ( 表面粗糙度、弧高值、涂层厚度等) ，各类试件实测数据见表 1～4。
3. 1 残余应力
残余应力测试结果见表 1。由表 1 中的测试数据可见，残余应力弧高值为 0. 034～0. 228 mm，其随着夹角的增大而减小。
分析认为: 喷涂过程中，喷枪沿直线方向移动时，喷涂距离随喷枪与喷涂面夹角的增大而增加，且喷涂喷射方式由垂直喷射转变成斜面喷射，束流损失增加，更直接地表现为火焰斑点由圆形变为面积更大的椭圆形斑点。超音速火焰喷涂过程中喷枪束流不变，随着夹角的增加，喷涂表面火焰斑点面积和束流损失同时增加，导致涂层沉积效率逐渐降低，涂层厚度变薄。随着涂层沉积效率的降低，残余应力试片受到热量及束流冲击力度减小，直接导致残余应力弧高值减小。
3. 2 弯曲试验
将弯曲试件送实验室进行弯曲试验，试 样 绕12. 8 mm 棒弯曲 180°，涂层面向外，弯曲速率约为10 ( °) s，弯曲试验及喷涂数据见表 2，弯曲试验后的试件涂层状态如图 4 所示。由图 4 可见，涂层与基体无分离现象，涂层间无分离现象。
3. 3 金相试验
金相试验吹砂、喷涂过程数据见表 3。
将金相试件送实验室对涂层组织 ( 图 5) 、硬度进行检测，试验结果如下:
( 1) 硬度最小值: 1# : HV1 028; 2# : HV979; 3# : HV1 049; 4# : HV1 015; 5# : HV961。
( 2) 氧化物分布均匀，含量小于 1%，孔洞尺寸小于 0. 05 mm。
( 3) 界面污染小于 10%。
( 4) 无未熔颗粒。
( 5) 碳化物分布均匀，无条带及团聚。
3. 4 结合强度试验
将结合强度试件送至实验室进行测试，要求不同角度的涂层的结合强度不低于 70 MPa，试验检测数据见表 4 及表 5，测试后的涂层状态如图 6 所示。所有结合强度试件均为胶层断裂，各面涂层状态良好，未出现分层、剥离现象，涂层的实际结合强度均高于试验数据，满足最低结合强度的平均值达到 70 MPa 的要求。
4 产品加工
由于按照上述工艺参数模拟喷涂的试件性能均满足产品需求，故采用同样工艺参数对某民用机起落架零件进行超音速火焰喷涂，经过过程监控及涂层检验，产品喷涂质量合格，现已用于起落架装机交付使用。后期跟踪该零件在起落架系统的使用情况，未出现质量问题。
相关论文您还可以参考：超音速技术类论文文献
5 结论
( 1) 使用直线叠加的超音速火焰喷涂方法，可以在 TC18 钛合金材料 90°夹角圆弧表面上获得组织均匀、致密、缺陷较少、硬度和结合强度高的 WC 涂层。
( 2) 在超音速火焰喷涂工艺参数一致的条件下，涂层沉积效率随着喷涂夹角的增大而降低; 涂层残余应力随着喷涂夹角的增大和沉积效率的降低而减小。
( 3) TC18 材料 R90 mm 的圆弧面在 90°夹角范围内，涂层硬度、结合强度随角度的变化没有发现明显规律变化。——论文作者：赵 猛1 ，郭 超2
