摘要对接收到的观测信号进行实时采集记录与传输是甚长基线干涉测量(VLBI)的重要技术环节.在嫦娥五号任务中,VLBI终端需要同时采集记录轨道器、上升器、着陆器等多个目标探测器发出的测控信号、数传信号并分时采集记录河外射电源信号.由于探测器信号频点多、动态范围大、频谱形式复杂,现有天文VLBI终端不能满足探月与深空探测的需求.我们针对嫦娥五号探测器信标特点,开展了多通道、多比特信号采集、记录与传输一体化技术研究;提出了可变频率多项滤波器组算法,可在很宽的频段范围内,灵活设置信号频点,并能获得平坦的幅度特性与线性相位特性.采用该技术研制的新型采集记录与传输一体化VLBI终端,具备16个基带通道,能够实时采样、记录嫦娥五号多个探测器用于VLBI测轨的全部测控与数传信标,并能够通过网络将数据实时传送至VLBI中心,确保了在嫦娥五号多种信标复杂电磁环境下的VLBI测轨.相比以往天文终端,其实时性、测量精度和可靠性都有大幅提高,极大地支持了我国嫦娥五号首次月球采样返回关键段测轨任务的圆满完成.为适应未来射电源与探测器的宽窄带观测需求,新型采集记录与传输一体化VLBI终端还具备多比特量化功能.
关键词VLBI,嫦娥五号,可变频率多项滤波器组算法,时延,一体化终端
1、引言
甚长基线干涉测量(VeryLongBaselineInterferometry,VLBI)是1967年诞生的一种新的射电干涉技术[1].它采用独立本振和干涉方法,将多个距离数百乃至数千公里的射电望远镜,合成为巨大的综合孔径望远镜,其最大等效直径等于望远镜之间的最长距离,是目前分辨率最高的天文观测技术.VLBI能获得优于亚毫角秒量级的测角分辨率,相当于在地球上能分辨出月球上篮球大小的面积,也能够以毫米的精度测量上千公里的基线长度[2].
以VLBI终端为代表的VLBI信号采集、记录和传输技术,是VLBI核心技术之一.它将射电望远镜射频接收机输出的中频信号转换到基带,以二进制的形式记录在介质上,并送到数据处理中心.VLBI测量精度的提高,离不开VLBI信号采集、记录和传输技术的进步[3].
国际射电天文界出于天体物理和天体测量的观测需求,一直在不断发展VLBI信号采集、记录和传输技术.目前VLBI终端已经历了从模拟到数字,从窄带到宽带的数代发展.
近十年来,各个国家或地区都相继研制了多种数字终端,如美国的RDBE(ROACHBasedDigitalBackEnd)[4]系列、欧洲的DBBC(DigitalBaseBandConvertor)[5]系列、日本的ADS(AdvancedDataSampler)[6]系列.上海天文台也为中国VLBI网研制了CDAS(ChineseVLBIDataAcquisitionSystem)[7]系列终端,国内装备学院也为深空网研制过干涉测量终端[8].
天文观测的目标为遥远的河外射电源,其信号为宽带白噪声,极其微弱,为获得较高的信噪比,在天线口径已经确定的情况下,需要增加带宽.为满足天文观测日益增长的灵敏度需求,用于天文的VLBI终端一直追求更大的带宽,目前已可达到4–8GHz带宽,数据率可达8–16Gbps.毫米波VLBI阵列EHT的数据率甚至达到了64Gbps[9].
对于射电源信号,在满足总数据率约束条件下,为尽可能增加带宽,在数据采集时,一般采用1bit或2bit量化.相对而言,探测器信标发送带宽有限信号.比如,嫦娥五号等探测器用于VLBI观测的DOR(DifferentialOne-wayRanging)信标,就包含了两组点频信号[10].DOR信标发出的每个点频信号带宽极窄,功率谱密度很强.若采用天文宽带观测模式,则带宽使用效率必然很低.对于这种窄带单音信号,若仍采用1bit或2bit量化,则必然会带来较大的量化损失,增大观测噪声.
针对深空探测信号的特点,美国国家航空航天局和欧洲航天局分别设计了WVSR(WideBandVLBIScienceReceiver)[11]终端和IFMS(IntermediateFrequencyAndModemSystem)[12]终端,用于VLBI测轨.

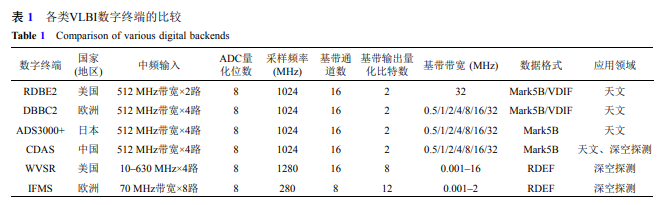

表1比较了几类数字终端的功能特点,可以看到,传统的天文VLBI数字终端,基带信号最多以2bit输出,最小带宽在500kHz,而WVSR和IFSM分别采用了8bit和12bit输出,最小带宽可以到1kHz.
在我国探月工程中,从CE-1至CE3以及CE-5T1任务,中国VLBI网一直使用天文终端,并不能完全适应CE-5和深空探测任务的需求,存在着各种不足.
在嫦娥一号任务时,各VLBI观测站沿用了国外的模拟VLBI终端,采用的是模拟变频和基带采样技术.中频信号依次经过模拟变频器(图1(a))、采样器、格式器和进口的Mark5A[13]记录设备,最终通过网络传输到远程VLBI中心.设备模块多,进口设备一旦发生故障,维护不便.
从嫦娥二号任务开始,我们使用了自主研制的CDAS数字终端和进口的Mark5B[14]记录设备,如图1(b)所示.由于CDAS采用数字变频和中频采样技术,替代了原先的模拟终端,但仍然存在单机模块多、可靠性不高、使用不便等问题,性能有待进一步提高.
此外,由于CDAS数字终端的结构和算法的限制,仪器各通道间的设备时延差异较大,一致性较差,对测量精度有影响[15],且不支持多比特量化模式.而且因为沿用了进口的Mark5B终端,无法同时进行数据实时网络传输和硬盘记录,可靠性受到限制,使用维护不便.
在嫦娥五号(CE-5)以前的任务中,VLBI观测目标仅为一个月球探测器的信号,而CE-5任务中,VLBI观测目标包含了多个目标探测器,尤其是在月球轨道交会对接等关键弧段,VLBI采用同波束模式同时接收轨道器和上升器的各种测控与数传信号.最多的时候,需要采样记录22个点频,且频谱形式多、动态范围大,实时性、可靠性、测量精度要求高.
相关知识推荐：天文学论文投稿的普刊
为满足嫦娥五号动态双目标同波束VLBI测量及未来深空探测VLBI测轨需求,我们以前期终端研制技术为基础,开展了16通道、多比特信号采集、记录与传输一体化技术的研究,研制了深空一体化终端,如图1(c)所示.不仅减小了基带通道间的仪器时延,提高了相位稳定性及测量精度,还具备了VLBI数据采集、记录、传输一体能力,提高了可靠性,并且增加了多比特量化功能.
本文介绍了VLBI多通道多比特信号采集记录与传输一体化技术及其在嫦娥五号任务中的应用情况.
2多通道多比特VLBI信号采集记录与传输一体化技术
多通道多比特VLBI信号采集记录与传输一体化技术可以针对深空探测VLBI测轨需求,将原来多个设备模块才能完成的功能集中在一套设备中予以实现.由于利用了超大规模可编程门阵列(FieldProgrammableGateArray,FPGA)芯片内的丰富资源,将数字下变频、格式封装以及网络传输功能集成在一片芯片中,不仅提高了相位测量的一致性和稳定性,还最大程度地提高了集成度,提升可靠性.
2.1可变频率多项滤波器组下变频算法
在传统的射电天文VLBI终端中,多采用数字直接下变频(DigitalDownConverter,DDC)[16]或者基于多项滤波器组(PolyphaseFilterBank,PFB)[17]的下变频两种算法.前者的优点是每个输出通道的频率可精确设置,通道带宽可变,但算法结构复杂.而后者虽然结构简单、效率高,但频率不可调整.
在大地测量的VLBI观测中,其观测信号为宽带白噪声,对频率没有特殊要求,只需要各站频率一致即可,因此PFB算法在大地测量的VLBI终端中得到了广泛应用.而深空探测中,观测信号来自探测器信标,每个探测器都不相同.因此观测通道频率需根据不同探测器的信标频点进行灵活设置.
多通道多比特VLBI信号采集记录与传输一体化技术中,使用了可变频率的多项滤波器组算法.该算法综合了PFB和DDC两种算法的特点,平衡了资源和算法效率,实现了多种带宽下16通道的可调频率的数字下变频,减小了通道间的时延差异.同时还增加了针对探测器信号的窄带多比特量化模式,可以进一步提高信噪比和网络带宽利用率.
在FPGA实现中,PFB用来降低数据率和时钟速率,DDC用来调整频率和带宽,两者结合可实现频率可调、带宽可变的下变频处理.
为保证精度,处理时采用了16bit定点运算,因此,生成的基带信号原始字长为16bit.在输出时,若使用传统的2bit量化模式,则需要采用阈值比较[18]的方法,以达到00,01,10和11四种状态之间的比例分别为18%,32%,32%和18%的要求[19],若使用多比特[20]模式时则直接截取高位.
2.2数据格式封装和网络传输
VLBI基带数据在记录之前,要按照一定的格式,插入同步字、时间码等信息,封装成数据帧,这项功能过去是在Mark5B记录设备里完成.而Mark5B记录设备依赖进口,故障率高,而且本地数据记录和网络传输两者不能同时进行,在实时任务中,一旦网络发生故障,必然会发生观测数据丢失.
与之相比,多通道多比特VLBI信号采集记录与传输一体化技术将数据格式封装功能、网络传输功能(图3(a))集成在采集设备中,经过封装的数据可以直接接入网络.采用商用服务器替代Mark5B数据记录,如图3(b)所示,能够一边记录,一边传输,可提高整个VLBI观测系统的可靠性和稳定性.
为支持多比特量化模式,数据封装还对VSI(VLBIStandardInterface,https://ivscc.gsfc.nasa.gov/publications/ar2002/spcl-vsi-s_rev1.pdf)标准进行了扩展定义,不仅支持最大16通道2bit量化模式,还支持最大8通道4bit量化、4通道8bit量化和2通道16bit量化等模式.
2.3深空探测VLBI一体化终端
CDAS2-D就是根据上述算法,采用ADC+FPGA构架研制的深空探测一体化终端,其系统结构框图分别如图4所示.
图中,10MHz标准频率经频率综合器,为ADC提供采样时钟,中频信号经过信号调理电路,为ADC提供最佳量化值[21],量化后的数字化中频信号,进入FPGA进行处理,生成VSI格式的网络数据帧输出,1PPS提供同步脉冲.输出的数据由记录服务器进行记录,记录服务器可以事后或实时地将数据再次分发.
CDAS2-D支持S/X两个频段的中频同时采样,每个频段512MHz带宽,最大16个基带子通道输出;带宽32/16/8/4/2/1MHz可选,频率步进10kHz.支持1/2/4/8/16bit量化,采用VSI数据格式,万兆以太网输出,最大码率2048Mbps.带宽、量化比特、最大通道数和数据速率之间的关系如表2所示.由于采用了以太网接口,终端输出数据可通过交换机,或者以点对点的方式,接到商用服务器进行数据记录.
在过去的CDAS终端中,由于硬件结构的原因,16个基带通道分别由16片FPGA芯片独立处理,芯片与芯片之间的数据传输、数据同步都存在不同程度的时延,导致通道之间时延差异较大,达到百纳秒级.深空一体化终端CDAS2-D针对这一问题,从算法设计和硬件结构两方面做了改进.一方面改进算法,在性能和资源之间进行平衡,提高资源利用率;另一方面,使用容量更大、资源更多的FPGA芯片.
经过改进,CDAS2-D能将原来CDAS中由多芯片完成的工作集成到一片芯片中.16个基带通道的处理可以在一片FPGA芯片中完成,集成度的提高使得基带子通道之间时延的差异有了数量级的减小.
图5和6分别是嫦娥三号任务(使用CDAS终端)和嫦娥五号任务(使用一体化CDAS2-D终端)中通过射电源观测获得的终端通道互相关特性.嫦娥三号和嫦娥五号任务中,探测器DOR信号均在X频段,终端输出的基带带宽均为2MHz/通道.图中蓝色表示幅频特性,红色表示相频特性也称为VLBI相关条纹,条纹的斜率代表通道时延.从幅频特性来看,两者略有差异.CDAS2-D终端的过渡带略大,这是滤波器设计中,性能和资源平衡的结果,用牺牲滤波器级数的代价节省资源,来达到容纳更多的通道,提升集成度的目的.从相频特性本身来看,两者差异不明显,都保持了线性相位,而从通道时延来看,CDAS2-D终端通道时延的变化明显小于CDAS终端.
图7给出了两者通道时延的比较,蓝色代表CDAS终端,红色代表CDAS2-D终端,横轴表示不同通道.通过均值和方差的计算可以看出,CDAS终端通道间时延的均方差为120.4ns,而CDAS2-D终端通道间时延均方差仅为1.21ns,比CDAS终端减小了2个数量级.
CDAS2-D还增加了多比特量化输出功能.由于量化噪声的原因,低比特量化方式对测控载波、DOR侧音等点频信号,会产生多个假频率,不仅会造成DOR信号失真,而且也会降低真实点频信号的信噪比.而8bit或16bit量化模式下,能够很好地还原原始点频信号,减少信噪比损失,还能针对性地对点频附近信号进行窄带采样,大大提高采样效率.未来的深空探测中,可以采用以宽带低比特量化方式采集射电源信号,以窄带多比特方式采集探测器信号.图8给出了DOR信号经2bit和8bit量化后的差异.图8(a)是2bit量化的结果,图中红色部分是由于2bit量化的能量泄露引入的假频,图8(b)是采用了8bit量化的结果,可以看出8bit量化的结果明显优于2bit量化结果.——论文作者：朱人杰1,2,3,4,吴亚军1,2,郑为民1,2,3,4*,李纪云1,郭绍光1,2,张秀忠1,王广利1,4
