【摘 要】 文章基于开展建筑机电安装工程中管线综合布置作业的重要性，介绍其具体施工步骤以及管线综合布置所要依据的原则，以实际案例分析具体的管线综合技术和施工安装注意事项等，以供参考。
【关键词】 建筑机电安装工程; 管线综合排布: BIM 技术
目前人们的生活水平有了极大提高，对于建筑工程数量和质量要求也不断提升，同时也使得建筑工程规模在不断扩大。机电安装工程作为建筑工程中的关键环节，在管线综合布置过程中，需要从建筑功能、外观和智能化等方面进行综合考虑，遵循一定的原则开展管线综合布置工作，保证其中越来越复杂的空调、消防、给排水、照明等系统工程可以合理布置并和谐共存，实现整个机电工程系统运行效率的提升，对有限空间进行合理利用，保障其应有作用的发挥。
1 管线综合布置的重要性
建筑工程中的水电暖以及通信、网络等功能都是由复杂的综合管线来实现的，这也是机电安装工程中的关键点。而此部分内容在安装施工过程中需要按照一定的步骤开展，首先就是在安装施工之前由施工单位将审核之后的施工图纸提供给作业人员，做好技术交底工作，确保作业人员了解设计意图以及施工要点、内容等。其次就是结合机电施工图和现场实际情况进行具体施工方案的制定。最后就是与施工单位讨论并调整、优化此施工方案，明确此方案中的施工时间、总时长以及施工费用、进度、要求等内容。
2 管线综合的原则
在机电安装工程中开展管线综合布置作业时，主要的目的就是要保证管线的整体综合平衡，为了达到上述目的就需要遵循以下原则: 首先是基本原则。此原则就是按照管线在布置作业中的重要程度来确定其安装顺序，也就是先安装布置比较重要的管线，如果重要程度一样则优先安装技术难度较高的管线，避免管线出错以及减少管线出错之后的检修、更改工作量。
其次是针对一级管线来说，需要将电气管、电气槽以及弱电管和弱电槽的管线安装在排水管以上，避免排水管漏水而导致此管线漏电问题。在对排水管进行安装时应尽量避免在陡峭的位置安装，防止增加水从下往上排的压力和难度，保证排水动力充足，也不会由于环境中的泥和石头等造成排水管堵塞问题。
再次是针对二级管线来说，通常尽量在高层安装此类比较粗且安装难度比较大的管线。而且在安装之前需要结合施工图对管线位置是否合理进行判断，更改和批注其中不合理的位置，做好安装施工之前的预估工作。如果在此管线安装中存在水平布置的两条管线，则需要上下错开且接口位置也要错开，不允许存在交汇的点。
相关知识推荐：机械机电类论文发表期刊
最后是针对三级管线来说，不允许在安装中出现管线交错的现象，而且由于管线在使用过程中会不断消耗磨损，这就需要在安装作业中考虑后期的检修和更换问题，保证其安装布置便于后期开展此工作，保证有充足的检修维护空间。
3 常用管线综合技术
3. 1 常用管线综合技术
目前常用的管线综合技术主要有单线综合、双线综合以及 BIM 技术三种，对于单线综合技术来说，此技术要求比较简单且施工工期短，施工图纸也比较容易理解。但是其图纸不够直接，而且主要以局部为主，具有较差的整体性。因此通常在常规工程中以及指导性一般的施工中应用。二是针对双线综合技术来说，其具有较高的技能要求和一定的施工操作难度，施工周期相对较长，而且施工图纸的立体感较强。但是此技术在整体性方面的应用较多且图纸不够直接，比较适合在对物业管理要求比较高的工程中应用。最后是针对 BIM 技术来说，其具有最高的技能要求和最大的操作难度，所采用的图纸为三维图纸，更加直观且具有便利的软件集成。但是此技术要求太高且具有较高的综合能力要求。此技术的应用范围较广，同时也具有广阔的应用前景。
3. 2 建筑机电安装工程管线综合布置( BIM 技术) 案例
3. 2. 1 西安当代项目综合楼地下室管线工程概况

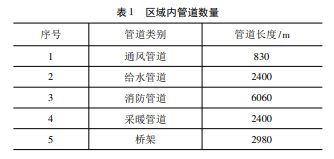

西安当代项目综合楼建筑面积为 128 961. 92 m2 ，地下室建筑面积( 单层) 为 17 335. 55 m2 ，在地下室区域管道比较集中，故以地下室区域内管道进行综合排布，区域内管道数量见表 1。
3. 2. 2 地下室综合管线工程排布
3. 2. 2. 1 排布思路
由于本地下室管道种类多，碰撞多，室内净高有要求，为达到最佳的安装效果，对本区域内所有管道( 通风管道、给水管道、消防管道、采暖管道、桥架等) 采用 BIM 技术进行管线综合排布、深化设计，排布思路:
( 1) 先大后小: 先定位大口径的风管、水管，然后布置小管线。
( 2) 水电分设: 尽可能将水电分设二边，上下布置时应电上水下。
( 3) 综合支吊架设置: 同一部位管线综合考虑采用共用支吊架。
( 4) 安装、检修方便: 管线间距满足安装、检修、操作的空间要求。
( 5) 避让要求: 小管让大管、有压管让无压管、低压管让高压管、冷水管让热水管、非保温管让保温管、附件少的让附件多的、造价低的让造价高的、易检修的让不易检修的。
( 6) 室内净高: 符合标准规范及业主对空间的净高尺寸要求。
3. 2. 2. 2 管道排列
根据本项目的实际情况，车道上方结构梁的标高不同，不利点中间净高( 3 m) ，而两边净高( 2. 8 m) ，为达到管道安装后的观感效果，决定采用管道随着标高差进行排列。现场结构情况见图 1。
针对 DN150 消防管道上下返弯情况，为节约管件，两根 DN150 消防管两个 90°弯头中间不加短管 ，直接上卡箍，能达到的极限距离。分成上下层。管中到管中为 240mm。排布见图 2。
针对通风管道与消防支管在同一平面位置的布置，采用消防支管在上，通风管道在下的排布方式，具体排布见图 3。
针对桥架、消防主管、支管在同一平面位置的布置，采用桥架在上，主管在下，支管再下的排布方式，具体排布见图 4。
针对主桥架、消防支管、支桥架在同一平面位置的布置，采用支桥架在上，支桥架在下，消防管道在下的排布方式，具体排布见图 5。
最终地下室该区域的综合排布见图 6。
3. 2. 2. 3 综合排布中遇到的问题
桥架碰撞的连接方式: 为解决在综合排布中桥架的碰撞问题，将以前用的常规三通改为垂直下弯通( 图 7、图 8) 。
综合支架的划分: 由于管道数量太多，如果采用以往常规的单管就设置支架的话，支架的数量太多，不容易排的下，而且影响观感效果，故采用共用支吊架的方式进行管道的设置安装。共用支吊架情况见图 9、图 10。
3. 2. 3 地下室综合管线工程排布应用效果
通过采用 BIM 技术，对地下室区域内进行综合排布后，管道层次分别，支吊架设置合理，观感质量好，并符合规范要求。管线综合后的 BIM 效果图和实际施工图见图 11、图 12。
4 结束语
管线综合施工技术在建筑机电安装工程中合理应用且严格管理有助于提升建筑工程施工质量和效率。但是在此技术应用中需要遵循一定的施工原则，严格按照施工图纸要求、深入现场进行分析来保证此管线综合施工的规范性。未来还会不断有新的科学技术应用来改进和完善管线综合施工技术，为施工人员带来便利并提升工程施工质量、效率、安全性和经济效益等。——论文作者：钟海容
