摘要：供配电系统是建筑物的重要组成部分，对建筑物内部各类用电设备的运行及安全具有重要影响。但不同的建筑类型，供配电系统有不同的差异，本文结合已完工的阿尔及利亚机场凯悦五星级酒店项目配电方式，对五星级酒店类建筑配电方式做一个概述。重点围绕中压变配电、低压配电系统、照明系统、防类接地系统方面阐述。
1、中压配电系统
本项目中压进线电源为10KV，为满足酒店供电可靠性，高压两路进线，两路同时供电，互为备用。正常时各承担50%的负荷，当一路市电停电时，另一路担负起全部负荷。
SONELGAZ(阿尔及利亚电力局)总开关站设在西门卫房，由进线柜、出线柜、计量柜、保护柜、分线柜组成。10KV电源总保护柜设有过流速断、欠压、接地保护。总开关站进出线方式为下进下出。通过中压电缆穿越埋地套管连接分中压柜。
相关知识推荐：辽宁建筑职称怎么评

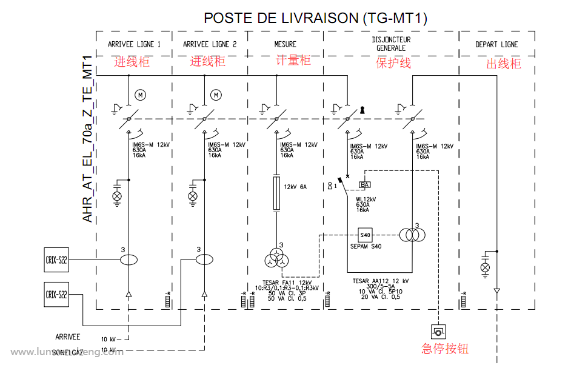

分中压开关柜设置在地下一层，每一路出线保护柜设有过流速断、欠压、接地和温度保护，分开关站进出线方式也为下进下出，中压电缆走线槽路连接变压器。整体中压配电系统如下图所示。
2、低压配电系统
为满足星级酒店配电可靠性要求，低压配电由三台变压器供电，中间一台变压器与另外两台互为备用，低压配电系统设置联络装置及相应的连锁装置，为检索、测试创造条件，同时防止可能的误操作。
2.1 变压器
变压器采用环氧树脂浇注式干式变压器，选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障，因酒店类建筑大部分为单向用电负荷，容易产生谐波，考虑谐波抑制，变压绕组接线形式为Dyn11.低压400V采用单母线分段接线，三台变压器间设有低压联络开关，采用自动操作，以提高供电可靠性和灵活性。
干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
a.风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却;当绕组温度低至90℃时，系统自动停止风机。
b.超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号;若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
c.温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度，可将最高温度以4～20mA模拟量输出，传输至TGBT自带的电力监控系统，可通过BUS总线将信号连接至弱电GTC电力监控系统中。
2.2 发电机
五星级酒店类建筑均设有柴油发电机房，在低压母线失电后15S内，发电机变自动启动，通过封闭式母线槽，将应急电源送至低压配电母线上，保证酒店的正常运作所需的电力。保证应急电源可靠性，一般酒店至少设置两台发电机组。每台发电机设有日用油箱，均内置在发电机底座下，储油量为300L，为满足酒店要求的柴油储备量不少于48h的全负荷工作所需要的用油量，在建筑外设置20000L埋地大油罐。
当市网停电又有消防要求时，切断一切非消防电源，只向消防及重要负荷供电。该项目消防负荷为火灾自动报警系统、应急照明、疏散指示照明，消防控制室用电，消防电梯，消防水泵，喷淋水泵，防火卷帘门，排烟风机，正压送风机等消防用电设备。
特重要负荷为：安防用电设备，通信机房，电子信息设备机房等主要弱电机房用电、计算机(酒店管理、收费)系统用电、服务中心。
2.3 UPS
五星级酒店对特别重要的负荷，不但有发电机备用电源供电，同时还要有不间断电源。在市电交流输入正常时，UPS把交流电整流成直流电，然后再把直流电逆变成稳定无杂质的交流电，给后级负载使用。一旦市电交流输入异常，比如欠压了或者停电了又或者频率异常了，那么UPS会启用备用能源-蓄电池，UPS的整流电路会关断，相应的，会把蓄电池的直流电逆变成稳定无杂质的交流电，继续给后级负载使用。
该酒店由UPS提供的电源的设备负荷有：酒店管理系统核心机房、程控交换机房、安防监控系统、楼宇自控系统以及办公区部分插座等。
2.4 TD/TT配电箱
所有楼层配电箱采用浪涌保护器(SPD)。各分支回路也均设有分支回路，厨房、游泳池和洗衣机房内的配电箱断路器均设有漏电保护功能。
每一个客房内配电箱主开关为32A的小型断路器;配电箱主开关不设至漏保，各电源支路分别设置带漏电保护的断路器。配电箱设置在衣橱独立分隔内，配电箱材质为金属。
配电箱额定容量都留有10%的备用量，配电箱有10%的备用支路。
楼层各客房配电箱进线采用线槽布线方式布设.
客房走道区域每个支路最多带5个插座，沿走廊墙间隔15m设置。公共区的插座：每16A的回路中最多带8个插座;
宴会厅的每个分隔区域均安装一个100A，三相4线制插座。以供日后举办大型宴会使用。
2.5 照明控制
2.5.1 客房区
a、各客房在进门处及床头设置MASTER按钮(与插座取电类似)。客房内所有灯具(除卫生间外)一并控制，均由MASTER按钮控制。
b、阅读灯、书桌灯、床头柜上台灯、落地灯单独控制。
c、床头柜处的迎宾灯内置人体红外感应探测器，当人靠近时，灯具自动点亮一分钟。
d、房间内办公桌电源插座采用法标，设置一个国际通用插座和USB接口。
e、卫生间照明自主开关控制。
f、卫生间电吹风插座，采用自带连锁开关型插座(插座插入后开关才能启动送电)。
g、客房内房间和卫生间均设有应急灯，电源除由户箱供电外，也内置蓄电池;当发生正常供电中断时，不管开关是否在开启状态，客房极其卫生间应急照明自行点亮。蓄电池持续供电时间为30min.
客房设有客房管理系统，客人离开房间时，探测器将信号传给弱电客房管理系统，管理系统延时1min后切断房间内所有“受控电源”。此时房间内空调系统进入节能状态运行，风机也在低速运行。“非受控电源”包括：空调，电冰箱插座，床头移动电话，床头阅读灯。——论文作者：王 涛 王瑶瑶
